ブレーカが雷サージなどで不要動作した場合、自動復帰させます！！

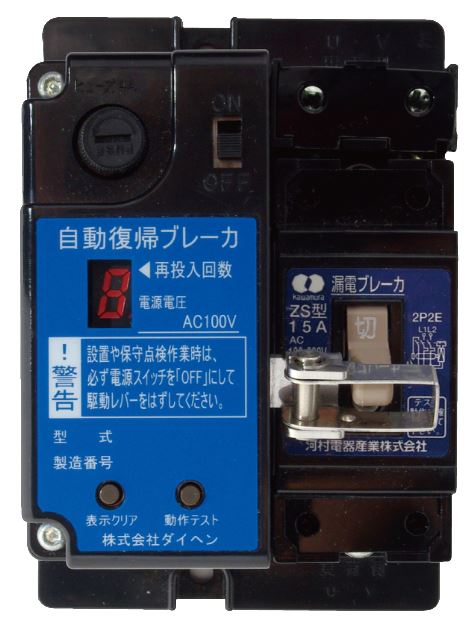

自動復帰ブレーカ 単相2線式用(100V専用)
本装置は雷サージ、振動などで動作したブレーカをマイコン制御により自動的に復帰させる装置です。
ブレーカ投入後3秒以内に再トリップ及び8時間以内に8回トリップした場合、負荷設備の異常と判断し永久遮断となります。
これまでは、悪天候の中、人手による復帰作業が必要でしたが、本装置の導入により遠隔地など、復旧に時間を要する箇所で威力を発揮します。
■特長
●復旧時間を大幅に短縮
自動化により、現地対応が不要
●小型形状
小型形状のため、狭小スペースにも取り付けが可能
●ブレーカ動作の履歴が確認できる
動作履歴回数9回
●ブレーカの復帰時間が選択できる
5，10、30、60秒 5、10、30、60分
自動化により、現地対応が不要
●小型形状
小型形状のため、狭小スペースにも取り付けが可能
●ブレーカ動作の履歴が確認できる
動作履歴回数9回
●ブレーカの復帰時間が選択できる
5，10、30、60秒 5、10、30、60分
■用途
●遠隔地や多雷地域の各種設備
●情報板、監視カメラ、VICS、防災無線、携帯電話基地局等の重要設備
●情報板、監視カメラ、VICS、防災無線、携帯電話基地局等の重要設備

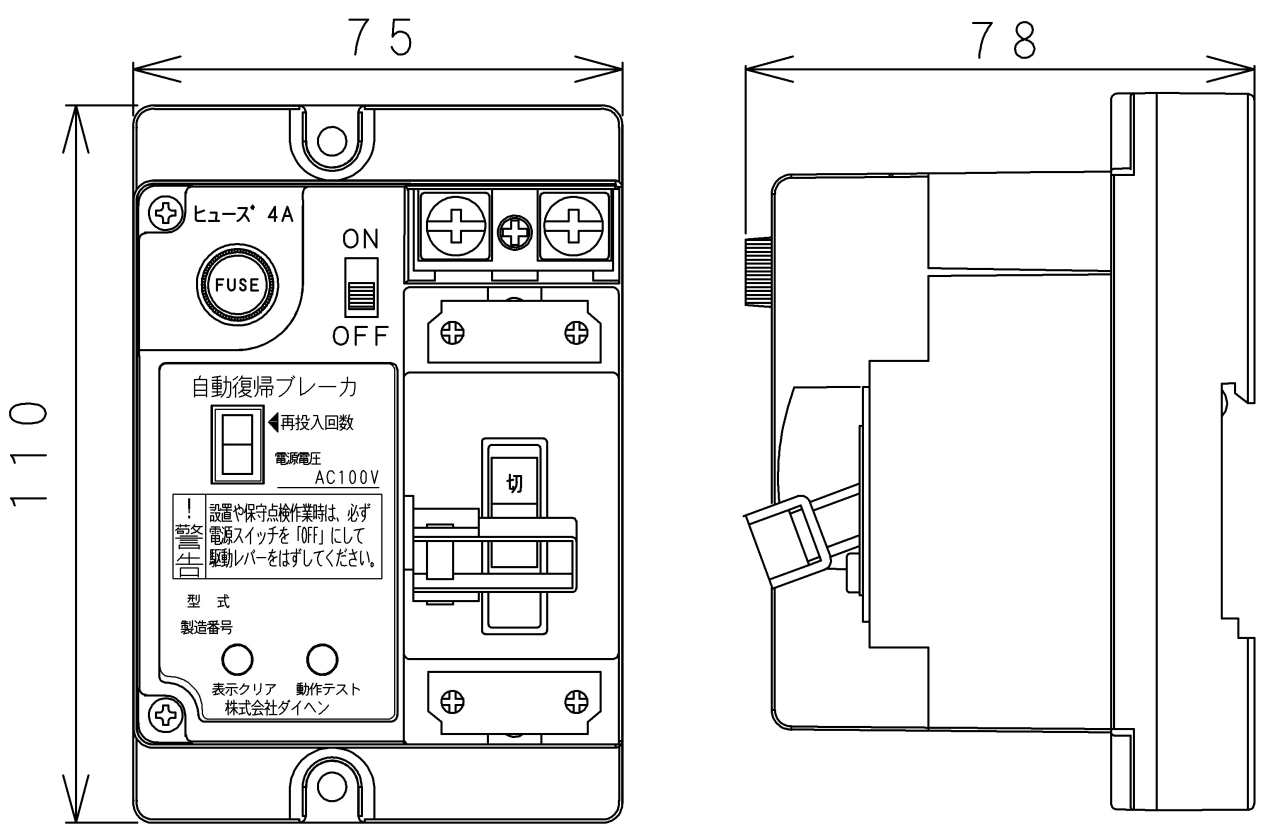

■外観図
| 項目 | RB-81タイプ | |||||
定格 | 定格電圧 AC | 単相 100V専用 | ||||
| 極数・素子数・フレーム | 2P・2E | |||||
| 定格電流 | 15A・20A・30A | |||||
| 定格感度電流 | 30mA（漏電ブレーカタイプ） | |||||
| 定格遮断容量 | 2.5kA | |||||
|
|
| 過負荷・短絡 |
| |||
| 漏電 | ||||||
| 故障 | ||||||
| 雷サージ | ||||||
| その他 | ||||||
| 復帰回数 | 回数 | 7回 | ||||
復帰時間 | 時間 | 5，10，30，60秒 5，10，30，60分 | ||||
| 雷サージ耐電圧 | 30ｋV(1.2/50μS) | ||||
| 動作耐久性 | 10000回 | |||||
| 標準使用状態 | -10～50℃ 湿度85％RH | |||||
| 動作履歴表示回数 | 9回 | |||||
| 接点出力 | 無し | |||||
| 重量 | 450ｇ | |||||
*本カタログの寸法・仕様等は製品改良のため、予告なしに変更することがあります。
注意！！
◆本製品はブレーカが雷サージ、振動などでトリップすると自動的に復帰しますので、復帰により危険（火災・感電・人身事故など）が予想される設備などには使用しないでください。
◆本製品には雷対策を施していますが、直撃雷など大きな雷電流が侵入した場合故障する事がありますので、別途SPDの設置をお勧めします。
