地絡箇所を楽に見つけることができる装置として「地楽モニタ」と名付けました！！
【特許取得済 特許 第6744183号】
【NETIS登録済み 登録番号：KK-210013-A】
道路照明柱の開口部取付ボルトを活用し、LEDで不良箇所を確認するため照明ポールの加工が不要です。
また、外部に表示することで、ポール開口部及びジョイントボックスを開けずに、地絡箇所を早期に発見できます。
発生、復旧を繰り返す地絡の際にも、表示が保持されるので不良箇所特定が可能。
■特長
《照明柱用》
●内部電池稼働により商用電源不要
寿命10年または動作回数20回
●照明ポール内に設置可能なコンパクト化を実現
46mm×100mm×25mm
●オートリセット機能
8時間で自動リセット
●外部より地絡箇所の判別が可能
ＬＥＤ点滅速度が速い⇒灯具側/遅い⇒線路側
●ボルト加工品を選択可能
①M12×20(標準) ②M12×35(受注対応) ③M8×20(受注対応)
《電気室用》
●複数回路を一台で監視可能
カウンター機能付き
●内部電池稼働により商用電源不要
寿命10年または動作回数20回
●照明ポール内に設置可能なコンパクト化を実現
46mm×100mm×25mm
●オートリセット機能
8時間で自動リセット
●外部より地絡箇所の判別が可能
ＬＥＤ点滅速度が速い⇒灯具側/遅い⇒線路側
●ボルト加工品を選択可能
①M12×20(標準) ②M12×35(受注対応) ③M8×20(受注対応)
《電気室用》
●複数回路を一台で監視可能
カウンター機能付き

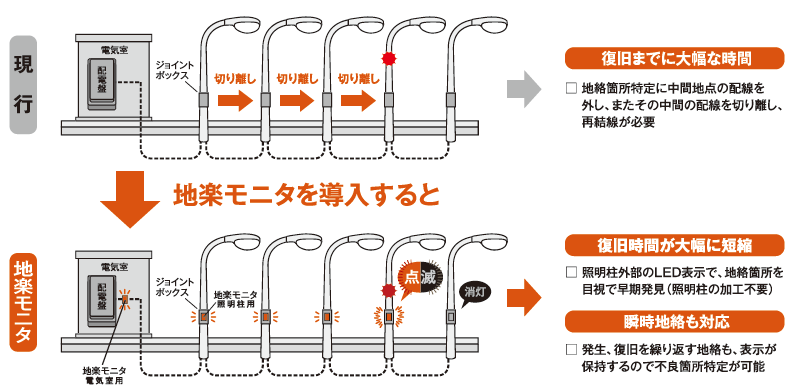

■使用イメージ
■外観図

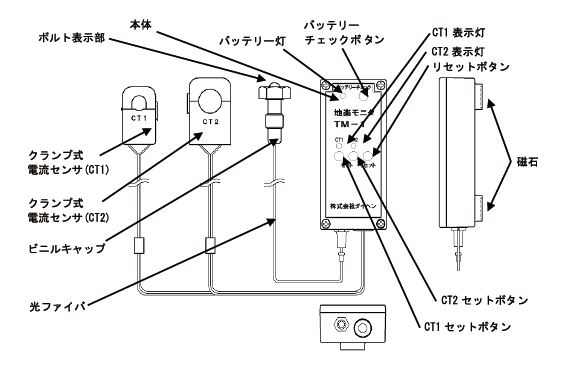

【照明柱用】

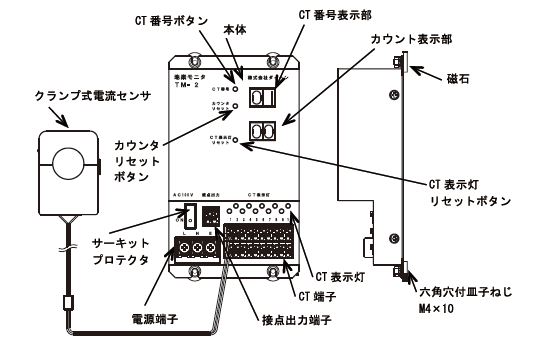

【電気室用】
